Рентгенография грудной клетки: показания к проведению диагностики

Рентгенография – это исследование внутренних структур, которые при помощи рентгеновских лучей проецируются на специальную пленку или бумагу. Чаще всего рентген используют в травматологии, но не менее часто его используют и в пульмонологии. Рентген грудной клетки используется для диагностики и контроля проводимого лечения.

Рентген органов грудной клетки пациенты делают реже, а вот флюорографию должны в профилактических целях проходить каждый год. На смену классическому исследованию пришла цифровая рентгенография. Современные технологии предоставляют четкие снимки, исключая вероятность их искажения. А главные достоинства современного рентген-оборудования – это более сниженная лучевая нагрузка, оказываемая на пациента.

Рентген против флюорографа: основные отличия

Рентгеновское исследование часто путают с флюорографией, тем не менее это два разных вида обследования человека. Они имеют между собой принципиальные различия. Рентгенография считается более информативным исследованием, поэтому её используют чтобы:

• подтвердить предполагаемый диагноз;
• уточнить результаты лечения;
• отследить патологию в динамике.

Пучок рентгеновских лучей проникает сквозь орган, который исследуется, в двух проекциях, а затем переносится на ПЗС-матрицу, или плёнку (старый вариант). Исследование получает картинку с 256 оттенками белого и чёрного цвета. Более плотные структуры обозначены светлым цветом, а полые — тёмным. В результате доктор получает изображение и диагностирует норму или патологию.

Флюорографическое исследование является методикой, при которой фотографируется теневое изображение органов в одной проекции с оптического экрана или экрана рентгена на плёнку 70 или 100 мм. Чтобы получить флюорограмму применяется рентгенофлюорографический аппарат. Он состоит из рентгеновской трубки (РИД), диафрагмы, ПЗС-матрицы.

Эта методика часто применяется для диагностики туберкулёза, онкологических заболеваний и патологии бронхолёгочной системы. Плюс флюорографии в том, что она является менее вредным методом исследования, поэтому её используют при массовом обследовании населения. Рекомендовано проходить флюорографию не чаще одного раза в два года, а для некоторых категорий населения — один раз в год.

Недостатки флюорографии считаются существенными при диагностике многих патологий:

• снимок при флюорографии не отличается такой резкостью и контрастностью, как при проведении рентгена;
• уменьшены размеры грудной клетки на изображении;
• труднее различить патологии лёгких.

Поэтому врачи стараются при необходимости назначать рентген, а с целью профилактики туберкулёза — будет достаточно и флюорографии.

Флюорография и рентген — это различные методики исследования организма человека. Оба эти метода используются для подтверждения того или иного диагноза или выявления конкретной патологии. Чтобы сделать рентген применяется доза в 0,3-0,5 мЗВ, а при флюорографии — 0,03-0,05 мЗВ, что в десять раз меньше, чем при рентгене.

Где сделать ребенку?

Детский организм проявляет особую чувствительность к радиации. Связано это с тем, что влияние R-излучения наиболее действенно в отношении быстро растущих или замещающихся клеток. У взрослых это — костный мозг и клетки половой системы, а у детей — весь организм.

Поэтому при возникновении необходимости проведения детского рентгена грудной клетки следует позаботиться о том, чтобы процедура производилась на новейших аппаратах, какими обычно располагают частные диагностические центры.

Кроме того, необходимо оградить все остальные части тела ребенка от воздействия ионизирующих лучей специальными фартуками и воротниками со свинцовыми вставками. Так можно будет максимально обезопасить рентген грудной клетки ребенку. Где сделать рентгенограмму лучше — естественно, там, где есть более современное оборудование.

Показания к проведению исследования

К проведению рентгенографического исследования грудной клетки есть чёткие показания. При подозрении на лёгочную патологию врач назначит рентген, если у больного есть жалобы на:

• кашель, продолжающийся не менее недели;
• повышенную температуру и жар;
• выделения мокроты;
• боль за грудиной;
• хрипы в лёгких;
• одышку;
• харканье кровью.

Эти признаки иллюстрируют в первую очередь лёгочные проблемы. После визуального осмотра врач поставит предварительный диагноз, но подтвердить его сможет только при помощи рентгена.

Рентгеновское исследование помогает не только ставить диагнозы, но и проводить дифференциальную диагностику, отделить одно заболевание от другого. Это чрезвычайно важно, ведь при многих лёгочных патологиях есть сходные симптомы и определиться с конкретным диагнозом бывает трудно.

Кроме заболеваний органов дыхания, рентген грудной клетки визуализирует и патологии сердца. Обычно выполняется диагностика при сердечных заболеваниях наряду с электрокардиографией, которая также будет иллюстрировать отклонения в работе этого органа. Рентгенография ОГК показана при появлении одышки, боли за грудиной, быстром утомлении от малейшей физической нагрузки. Эти признаки могут быть симптомами хронической сердечной недостаточности.

При помощи рентгена грудной клетки врачи определяют следующие заболевания:

• инфаркт и постинфарктные изменения в сердце;
• тромбоэмболию лёгочной артерии;
• пороки сердца как врождённые, так и приобретённые;
• хроническую сердечную недостаточность;
• кардиомиопатии;
• аневризма аорты.

Процедура проводится при заболеваниях костной системы и позвоночного столба. В первую очередь делают рентген при подозрении на травмы, а обследованию подлежат 100% пациентов, которые уже получили повреждения грудины. Снимок покажет ушибы, переломы. Чаще всего это могут быть повреждения в районе рёбер, позвоночника и ключицы. На снимке врач видит не только сами костные отломки, но и наличие инородных тел, смещения костей по отношению друг к другу. Если у пострадавшего возник пневмоторакс и в грудную полость попал воздух, то это тоже видно при помощи рентгеновского исследования.

Области применения

Обзорная рентгенография органов грудной клетки – это рентген обследование, позволяющее получить представление не только о состоянии легких, но и других структур верхней половины туловища: сердца, анатомического пространства в средних отделах грудной полости, а также щелевидного пространства между париетальным и висцеральным листками плевры.

С помощью рентгенографии грудной клетки можно выявлять такие заболевания:

• воспаление легких;
• воспалительное заболевание перикарда, утолщение миокарда, аномальные патологические изменения в сердце;
• патологическое изменение легочной ткани, характеризующееся ее повышенной воздушностью;
• онкопатологии бронхов или легких;
• увеличение лимфоузлов, локализованных в грудной клетке;
• воспаление плевры с образованием фиброзного налёта на её поверхности или выпота внутри её;
• скопление воздуха/газов или крови в плевральной полости;
• нарушение целостности ребер.

Рентгенография позволяет контролировать состояние и работу искусственных водителей сердечного ритма, вживленных дефибрилляторов и других медицинских приспособлений. Кроме того, рентгенологическое исследование может быть направлено на выявление определенных патологий грудного отдела позвоночника.

Рентген грудного отдела позвоночника позволяет выявить такие патологии:

• структурные и форменные изменения костной ткани;
• неправильное положение структурных единиц позвоночника;
• искривления и снижения подвижности суставов;
• возможные осложнения после стойкого смещения или нарушения целостности суставов и костных структур;
• патологии костной ткани;
• нарушения в функционировании межпозвоночных дисков;
• наличие вторичных очагов онкологического процесса;
• обменные заболевания скелета.

Отдельное место в рентгенологии занимает рентгеноскопия. Она позволяет увидеть органы грудины во время их рабочего момента (в движении). Все изменения, происходящие в грудной клетке, в момент диагностики фиксируются на мониторе.

Рентгенография применяется для оценки процесса выздоровления в динамике

Как проводится рентген

Диагностика ОГК назначается часто — каждый человек хотя бы один раз в жизни делал это исследование. Направление на процедуру может выдать терапевт, травматолог, кардиолог, пульмонолог, хирург, онколог и врачи других специальностей, которые считают, что причина заболевания именно в органах грудной клетки.

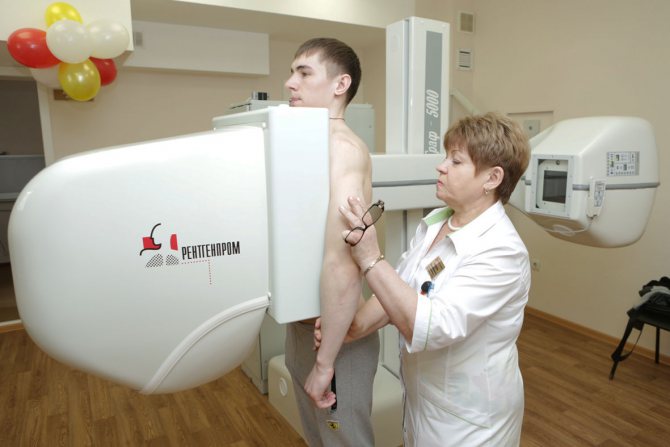

Проводится процедура в специально отведённом помещении, где расположена установка. Исследование не займёт много времени. Перед проведением рентгена рентгенолаборант проинструктирует пациента, как делается рентген грудной клетки и что ему необходимо сделать. Затем пациента устанавливают в необходимом положении перед проекционным экраном.

Снимок выполняется в разных проекциях. Это делается, чтобы избежать наслоение изображений одно на другое. Иногда патологии могут быть на прямой проекции невидимыми, а на боковой проекции — отлично визуализироваться.

При проведении процедуры пациенту требуется снять одежду до пояса и украшения из металла. Во время снимка в прямой проекции рентгенолог даст команду задержать воздух в лёгких примерно на 10-15 секунд. В боковой проекции происходят те же действия, только руку пациента заводят за голову и разворачивают больного к экрану боком. Особой подготовки перед исследованием грудной клетки не требуется.

Синдром уплотнения. Очаг низкой и средней плотности. Туберкулез.

Показания и противопоказания

Ориентируясь на показания и предварительный диагноз, пациенту может быть назначен обзорный или локальный снимок. В первом случае удается рассмотреть все органы грудной клетки: дыхательные пути, лимфотические узлы, кровеносные сосуды, дыхательное горло и его ветви, легкие и сердце. Локальный рентгеновский снимок дает представление о конкретном органе или его части. В таком случае очаг поражение визуализируется еще четче, что значительно повышает диагностическую ценность данного метода.

Рентгенография грудной клетки показана в таких случаях: совокупность симптомов, которая субъективно характеризуется ощущением нехватки воздуха, хронический кашель, выделение мокроты с примесями гноя, болевой синдром в грудной клетке, пережитые травмы, затронувшие грудину, лихорадочные состояния неясной этиологии.

Кроме того, существует ряд симптомов, когда рекомендована рентгенография грудного отдела позвоночника:

Чем отличается флюорография от рентгена грудной клетки?

• дискомфорт в грудине и верхних конечностях;
• инфекционные заболевания;
• механические повреждения позвоночного столба;
• подозрение на онкопатологию;
• врожденное, приобретенное или посттравматическое искривление позвоночника;
• аномалии развития скелета.

Рентгенографию проводят в обязательном порядке после операций на позвоночнике. Однако при рентгенографии не видны мягкие ткани (мышцы, связки). Рентген ОГК противопоказан в таких случаях: женщинам во время вынашивания ребенка выполнять рентгенологическое исследование категорически запрещено, особенно в первом триместре, пациентам в крайне тяжелом общем состоянии, пациентам с сильными кровотечениями и открытым пневматораксом.

Не рекомендуется проводить рентген людям, в состоянии эмоционального возбуждения и повышенной двигательной активности (качество снимков будет испорчено). Возрастных ограничений рентгенографическое исследование не имеет. О необходимости и целесообразности выполнения рентгена ребенку принимает решение педиатр, посоветовавшись с другими специалистами. Лучевые методы диагностики, проводимые детям, имеют свои особенности, о которых более подробно можно прочитать в этой статье.

Рентген — это далеко не единственным источником радиации, с которым приходится сталкиваться больным. В ходе исследований было подсчитано, что облучение, которое получает организм после одной порции во время рентгеновского исследования, равняется лучевой нагрузке, получаемой от обычного окружающего радиационного фона в течение 10 дней.

Проекционная диагностика лёгких

При проведении рентгенографии лёгких есть возможность делать исследование в двух проекциях. Естественно, что вред от облучения выше, чем при одном снимке. Тем не менее при помощи обзорной рентгенограммы грудной клетки в двух проекциях можно спасти человеку жизнь, ведь не все заболевания видны при прямой проекции.

Рентген ОГК в двух проекциях выполняется для диагностики:

• пневмонии;
• туберкулёза лёгких;
• раковых новообразований;
• плеврита;
• наличия абсцессов, кист;
• воздушности лёгкого;
• пневмоторакса;
• размеров сердца.

Изображение в боковой проекции является второстепенным — помогает лучше рассмотреть те органы, которые были ближе расположены к экрану. Прицельная боковая проекция чрезвычайно важна для определения объёмов пневмонии и локализации очага воспаления, а также для определения расположения новообразований в лёгких.

Особенности рентгена ОГК у детей и беременных

Рентгеновское излучение способно вызывать изменение клеток, что приводит к развитию новообразований. Этот факт установлен давно и вызывает опасения у многих людей. Однако, чтобы изменения произошли, человек должен получить дозу, превышающую рентген ОГК в 500 раз. А если говорить о цифровом рентгене, то в тысячу. Поэтому нужно отбросить скептические сомнения на счет того, вреден ли рентген грудной клетки для взрослых.

Осторожность при рентгене касается только детей и женщин во время беременности. Опасность рентгена для беременной женщины заключается в том, что клетки эмбриона находятся в состоянии активного деления, и происходит закладка жизненно важных органов. Если рентгеновские лучи повредят эти механизмы, ребенок родится с пороками развития.

Это относится и к детям. Клетки растущего организма подвергаются рентгеновскому излучению только в случае крайней необходимости и по строгим показаниям. Поэтому, согласно санитарным правилам и нормам (п. 7.21. раздел VII СанПиН 2.6.1.1192-03 “Гигиенические требования к устройству и эксплуатации рентгеновских кабинетов, аппаратов и проведению рентгенологических исследований” (утв. Главным государственным санитарным врачом РФ 14 февраля 2003 г.)), ежегодная флюорография разрешена только с пятнадцати лет.

Ограничений нет в вопросе о том, как часто можно делать рентген грудной клетки. Кратность процедуры исходит из показаний и необходимости. К тому же, случаются ситуации, когда снимок не удался ( пример – ребенок двигался и «смазал» рисунок) и рентген приходится повторить спустя несколько минут.

Расшифровка результатов диагностики

Приведённые выше данные расшифровки характерны для пациентов до пятидесятилетнего возраста. С возрастом происходят изменения, которые по-иному отображаются на рентгеновском снимке. Люди пожилого возраста имеют расширение сердечной тени, их лёгкие отличаются большей прозрачностью, а в связи с утратой эластичности паренхимой сосудистый рисунок деформирован. Для качественной оценки результатов необходимо обращаться к врачам с опытом, поскольку описание результатов часто бывает субъективным.

Фотогалерея

Фото снимков с патологиями:

Инфильтрат легких

Метастазы при раке легких

Пневмония

Рак легких

Сердечная недостаточность

Туберкулез

О чём свидетельствуют воспалительные очаги

В ряде случаев рентген лёгких обнаруживает очаги патологии, воспалительные очаги. Они свидетельствуют не столько о воспалении, сколько о наличии патологии. Очаги могут быть признаком:

• онкологии;
• лёгочных кист;
• туберкулёза;
• доброкачественных новообразований;
• грибкового поражения органов;
• артериовенозных мальформаций.

При обнаружении отклонений врачу нужно дифференцировать патологию и определиться, какое заболевание дало такой снимок. Например, небольшое узелковое образование может быть признаком тромбоэмболии, а более крупное — свидетельствовать о кисте или метастазе онкологии. Для подробного проведения исследования и уточнения диагноза врачи рекомендуют провести компьютерную томографию.

Что можно точно увидеть на рентгенограмме

Пневмония на рентгене

Наиболее эффективна процедура диагностики при обнаружении следующих патологий:

• очаги воспаления в легких;
• расширение тени сердца как симптом гипертрофии желудочка или предсердия;
• смещение органов как сигнал о пневмотораксе или плеврите;
• расширенное средостение из-за патологий сердца и сосудов;
• диагностика онкологических болезней и туберкулеза.

Опытные врачи способны рассмотреть на снимках признаки доброкачественных опухолей, но для уточнения диагноза в этом случае чаще всего требуются дополнительные методы обследования.

Корни лёгких и диафрагма на рентгене

На снимке диафрагма отображается снизу лёгочного поля и образует купол. Высоко стоит диафрагма в центральной части, а к периферии опускается, образуя углы — синусы. В норме купол диафрагмы находится на уровне пятого-шестого ребра. При глубоком вдохе она уплощается.

Корни лёгких при рентгенодиагностике увидеть проблематично, поскольку перекрываются тенью средостения. На снимке видимую часть делят на верхнюю, среднюю и нижнюю части. Основную тень даёт лёгочная артерия и меньшую — вены, а контрастности изображению придают бронхи. Внешне корень лёгкого является целым сплетением сосудов и бронхов, которые и дают тень на снимке.

Виды рентгенографии

Рентгенографию применяют для комплексной проверки всех органов и тканей человеческого тела, она подразделяется на несколько видов, имеющих определённые отличия:

• панорамная рентгенография;
• прицельная рентгенография;
• рентгенография по Фогту;
• микрофокусная рентгенография;
• контрастная рентгенография;
• интраоральная рентгенография;
• рентгенография мягких тканей;
• флюорография;
• цифровая рентгенография;
• контраст — рентгенография;
• рентгенография с функциональными пробами.

О том, как делать рентген, можно узнать из этого видео. Снято каналом: «Это Интересно».

Панорамная рентгенография

Панорамная или обзорная рентгенография успешно применяется в стоматологии. Эта процедура включает фотографирование челюстно-лицевого отдела с помощью специального аппарата – ортапонтомографа, который является разновидностью рентгена. В результате получается четкий снимок, позволяющий анализировать состояние верхней и нижней челюсти, а также прилегающих к ним мягких тканей. Руководствуясь сделанным снимком, врач-стоматолог может проводить сложные операции по установке зубных имплантов.

Также помогает выполнить ряд иных высокотехничных процедур:

• предлагать оптимальный способ лечения заболеваний десен;
• разрабатывать методику устранения дефектов в развитии челюстного аппарата и многое другое.

Прицельная

Различие общей и прицельной рентгенографии в узкой направленности. Она позволяет получить изображение лишь конкретной области или органа. Зато детальность такого снимка будет в разы превышать обычное рентгенологическое исследование.

Преимущество прицельной рентгенограммы еще и в том, что она показывает состояние органа или области в динамике, в различные временные промежутки. Рентгеновские лучи проходя сквозь ткань или область воспаления, увеличивают ее изображение. Поэтому на снимке органы получаются больше своего натурального размера.

Размер органа или структуры на снимке будет крупнее. Объект исследования располагается ближе к трубке рентгена, но на большем расстоянии от пленки. Такой метод применяется чтобы получить изображение в первичном увеличении. Прицельная рентгенограммы идеально подходит для обследования области грудного отдела.

Рентгенография по Фогту

Рентгенографией по Фогту называется бесскелетный способ рентгенографии глаза. Он применяется при проникновении в глаз микроскопических осколков, которые невозможно отследить с помощью обычной рентгенограммы. На снимке изображения четко очерченной области глаза (переднего отсека) таким образом, чтобы костные стенки глазницы не заслоняли поврежденную часть.

Для исследования по Фогту в лаборатории нужно подготовить две пленки. Их размер должен быть два на четыре, а края обязательно закруглены. Перед применением каждая пленка должна быть тщательно завернута в вощаную бумагу, для предотвращения попадания влаги на ее поверхность во время проведения процедуры.

Пленки нужны чтобы сфокусировать рентгеновские лучи. Таким образом любой, мельчайший посторонний предмет будет подсвечен и обнаружен за счет оттенения в двух полностью идентичных местах на снимке.

Чтобы произвести рентгенографическую процедуру по методу Фогта нужно сделать один за другим два снимка – боковой и аксиальный. Во избежание травмирования глазного дна, снимки следует проводить мягким рентгеновским излучением.

Микрофокусная рентгенография

Микрофокусная рентгенография — это комплексное определение. Исследование включает различные способы получения изображений объектов на рентгеновских снимках, диаметр фокусных пятен которых не больше одной десятой миллиметра. У микрофокусной рентгенографии есть ряд особенностей и преимуществ, которые отличают ее от других методов исследования.

Микрофокусная рентгенография:

• позволяет получить многократное увеличение объектов на снимках с повышенной резкостью;
• опираясь на размеры фокусного пятна и другие особенности при съемке дает возможность многократного увеличения без потери качества фотографии;
• информативность рентгеновского снимка значительно выше, чем в традиционной рентгенографии, при меньших дозах радиационного облучения.

Микрофокусная рентгенография является инновационным методом исследования, применяется в случаях когда обычная рентгенография не способна установить область повреждения органа или структуры.

Контрастная рентгенография

Контрастной рентгенографией называют совокупность рентгенологических исследований. Их характерной чертой выступает принцип использования рентгеноконтрастных веществ ради увеличения диагностической точности получаемого изображения.

К методу контрастирования прибегают чтобы исследовать полости внутри органов, для оценки их структурных особенностей, функционала и локализации. В исследуемую область вводят специальные контрастные растворы, чтобы за счёт разницы

Один из таких методов – ирригоскопия. В ходе неё врачи-рентгенологи исследуют строение стенок органов в ходе избавления их от контрастных веществ.

Контрастная рентгенография часто используется в исследованиях:

• ЖКТ;
• мочеполовой системы;
• при фистулографии;
• для определения характерных особенностей кровотока.

Интраоральная рентгенография

С помощью обследования по методу контактной внутриротовой (интраоральной) рентгенографии можно диагностировать все типы заболеваний верхней и нижней челюсти и околозубной ткани. Внутриротовой рентген помогает выявить развитие патологий зубов на ранних стадиях, чего невозможно добиться в процессе обычного осмотра.

Процедура имеет ряд преимуществ:

• высокая эффективность;
• быстрота;
• безболезненность;
• широкая доступность.

Процедура проведения интраоральной рентгенографии не сопряжена с особыми сложностями. Пациента усаживают в удобное кресло, затем просят на несколько секунд замереть, сжав челюстями пленку для снимка. Во время процедуры необходимо ненадолго задержать дыхание. В течение трех-четырех секунд делается снимок.

Рентгенография мягких тканей

Обследование мягких тканей с помощью рентгенографии проводят для получения оперативной информации о:

• состоянии мышц;
• суставных и околосуставных сумок;
• сухожилий;
• связок;
• соединительных тканей;
• кожи;
• подкожной жировой клетчатки.

С помощью детального снимка врач-рентгенолог может исследовать стртуктуру, плотность и размер соединительных тканей. В ходе исследования лучи рентгена проникают сквозь мягкие ткани, а аппарат выводит сканированное изображение на экран.

Показания к обследованию:

• при подозрениях на нарушения мышечной целостности;
• отечности мягких тканей, сильных болевых ощущениях во время прикосновений;
• проблемах с сосудами;
• солевых отложениях;
• диагностировании тяжелых заболеваний (кисты, опухолей);
• паразитической активности;
• на начальных стадиях развития внелегочного туберкулеза.

Рентгенография с функциональными пробами

Во время обследования по этому методу, врач просит человека делать наклоны головы в разные стороны, вверх и вниз. При этом осуществляется фиксация костей в определенном положении, которая в последствии отображается на снимках. Это и называется – рентгенография с функциональными пробами.

Для большинства современных детей и подростков, страдающих от проблем связанных с дисфункцией опорно-двигательного аппарата, такой тип рентгенологического исследования особенно важен.

Чтобы вовремя выявить скрытые патологии, детям следует проводить рентгенографию с функциональными пробами шейного отдела позвоночника. Такое обследование подходит всем детям независимо от возраста. У малышей грудного возраста обследование позволяет выявить травмы и отклонения полученные сразу после родов. Детская рентгенография может вовремя сообщить о проблемах с развитием скелета (сколиозе, лордозе, кифозе).

Фотогалерея

Интраоральная

Контрастная

Микрофокусная

Рентгенография мягких тканей

Панорамная

Рентгенография по Фогту

Прицельная

Рентгенография с функциональными пробами

Флюорография

Цифровая

Рентген грудной клетки детям

При помощи рентгена видны врождённые патологии органов, поэтому врачи, без сомнения, направят малыша на рентген. Многие мамы переживают о вреде исследования — это напрасно, ведь гораздо важнее диагностировать патологию своевременно и вылечить её.

Что показывает рентгенологическая диагностика ОГК

На рентгене легко распознать тени, которые указывают на возможные заболевания, а также инородные тела и другие признаки отклонений:

• воздушные полости;
• рост опухолей при синдроме «плюс-тень»;
• кольцевидную тень, указывающую на кисты;
• ограниченные или субсегментарные затемнения, которые относятся к признакам рака, туберкулеза и пневмонии;
• локальные просветы при эмфиземе и пневмотораксе;
• деформации рисунка легких и их корней.

При диагностике пациент подвергается облучению, поэтому выполнять ее нужно по строгим медицинским показаниям.

Альтернатива рентгену

Рентгеновский снимок ОГК — информативное исследование органов, которые иным способом увидеть нельзя. Поэтому при назначении рентгена его нужно проходить правильно, следуя рекомендациям доктора. Тогда можно получить достоверный результат и при необходимости начать своевременное лечение.

Почему рентгенограмма дает ложный результат

Из-за прослойного наложения разных структур рентгенограмма может дать ложноположительный результат

Как и при другой диагностике, при рентгене грудины можно поставить неверный первый диагноз. Причинами ложноположительного результата могут быть:

• тени диафрагмы, переломов, деформированных сосудов;
• послойное наложение разных структур, формирующих патологические синдромы, но не обнаруживаемые при других методах диагностики;
• ложноотрицательный результат может быть скрыт отражением другой анатомической структуры.

Несмотря на возможные ложные результаты рентгенограмма грудной клетки остается информативным и полезным диагностическим методом.

Избежать появления неточных и неверных результатов при обследовании невозможно дополнительной диагностикой. Главное – устранить все металлические предметы с тела и сообщить диагносту о наличии инородных элементов в области обследования.

Особенности при анализе лёгочных полей

Для удобства описания локализации патологических теней на полях, их принято делить на сегменты. На описании рентгенограммы врач указывает порядковый номер сегмента и точные размеры образования.

Цифровой код

В правом лёгком принято выделять 10 сегментов, в левом, так как его поле меньше за счёт перекрытия сердечной тенью — 9. Принцип деления на сегменты основан на исследовании разветвления крупных бронхов. Один сегмент образован одним крупным бронхом.

Применение рентгенографии в медицине

Рентгенограмма – это один из способов определения внутренней структуры органов и состояния скелета человека. Метод уступает МРТ и КТ по информативности, однако он прост и доступен по цене. Для диагностики многих заболеваний данных рентгеновского снимка бывает достаточно. Это сделало медицинскую процедуру востребованной пациентами во всем мире.

Лучше понять, что такое рентгенограмма, поможет знание принципа действия рентгеновских лучей. Проводя их через ткани, медицинское оборудование регистрирует излучение разной интенсивности. Его яркость зависит от плотности среды и строения клеток.

Кальций, который содержится в костях, поглощает большинство лучей. Поэтому на снимке скелет отображается ярко-белым. Жидкости тела, жир, мышцы и соединительные ткани поглощают лучей меньше и отображаются оттенками серого. Минимальное число лучей поглощает воздух. Заполненные им полости, выглядят темными. Поэтому на снимке внутренние органы проявляются в черно-белых тонах.

По рентгенограмме врачи могут судить о:

• переломах костей и позвоночника, вывихах суставов;
• патологии кистей и ступней;
• онкологической патологии;
• остеопорозе и остеомиелите;
• состоянии легких;
• состоянии шейного отдела, пазух носа;
• присутствии инородного тела;
• патологии в желчном пузыре, желчевыводящих путях и мочевыделительной системе, желудочно-кишечном тракте (ЖКТ);
• изменениях размера сердца.

Действия после процедуры

По окончанию процедуры пациенту выдается рентгеновский снимок, который затем изучается лечащим врачом. Полученные сведения заносятся в амбулаторную карточку больного, ставится диагноз и выписывается лечение. Сразу после этого человек может отправляться домой. Рентгенография никак не сказывается на состоянии человека, поэтому реабилитационный период отсутствует, человек может сразу же есть, пить, курить или садиться за руль. Никаких ограничений после проведения процедуры нет.

Для скорейшего вывода радиоактивных веществ из организма рекомендуется употреблять больше кисломолочной продукции, орехов, моркови и морепродуктов. Рентгенография позволяет детально изучить костные сегменты, но не предоставляет никаких сведений о мягких структурах. Поэтому нередко после данного исследования назначается дополнительно проведение более информативных методов диагностики – КТ или МРТ.

Как часто можно проводить ребенку?

Многих мам и пап волнует — как часто можно делать рентген легких ребенку? Радиационное облучение способно нанести вред растущим клеткам детского организма, иногда провоцирует генные мутации, повреждение и разрыв цепей ДНК.

В связи с этим рентген-исследование состояния легких детям, как и взрослым, желательно проводить не чаще 1 раза в год.

Исключение составляет лишь подозрение на тяжелые формы легочных заболеваний (злокачественные новообразования, туберкулез, острые воспаления и др.), когда иные способы диагностирования отсутствуют, а осложнения от заболевания выше ущерба, наносимого здоровью процедурой. Сколько раз можно делать рентген легких детям в этих случаях? Каждый эпизод требует персонального решения, приблизительно это 5–6 рентгенографий за год. В отдельных случаях:

• при подозрении на туберкулез — 1 раз в 3 месяца для отслеживания динамики лечебного процесса;
• при пневмонии — спустя 3–4 дня после приема антибиотиков, для установления действенности их применения;
• при лучевой терапии злокачественных новообразований легких, когда первичным является уничтожение раковых клеток, а не влияние радиации на здоровые клетки — ежедневно.

Детям желательно выполнять рентген на цифровом оборудовании, что существенно снизит долю облучения.

Внимание: рентгенография несовершеннолетнему ребенку делается исключительно с согласия родителей, до 12 лет один из родителей присутствует во время проведения сеанса рентгена в рентгенологическом кабинете.

Протокол описания рентгенограммы

Расшифровать рентген лёгких и увидеть грубую патологию может любой терапевт, но подробное заключение предоставляет врач-рентгенолог, опираясь на специальный протокол. Для удобства в протоколе выделен специальный алгоритм анализа, включающий следующие пункты:

• точное название исследования (врач указывает анатомическую область снимка, проекции: прямая, боковая);
• оценивается симметричность лёгочных полей;
• выявляется наличие патологических теней (очаговых, инфильтративных, диффузных) или просветлений в области лёгочной ткани;
• описание лёгочного рисунка: нарушение свидетельствует о патологии сосудов лёгких;
• состояние корней лёгких — наблюдается нарушение структурности лимфатических узлов, исследование патологии крупных бронхов, лимфатической системы (лимфатических узлов);
• описание тени органов средостения (важно для диагностики заболеваний сердца): дуги желудочков сердца, аорты, лёгочной артерии;
• состояние диафрагмы и лёгочно-диафрагмальных углов (синусов): оценивается симметричность стояния диафрагмы, угол синуса, его заполненность (наличие выпота при плеврите).

  Осумкованный экссудативный плеврит

Возможна ли процедура на дому?

Случается, что человек не способен посетить рентген-кабинет по ряду причин:

• из-за преклонного возраста;
• по состоянию здоровья;
• вследствие каких-либо физических недостатков.

В этих случаях предусмотрена возможность сделать рентген легких на дому.

Процедура выполняется на портативном передвижном рентген-устройстве. Самые современные из них — цифровые — имеют микропроцессорное управление, работают параллельно с компьютером. По результатам рентгена врач-рентгенолог сразу составляет детальное заключение. Рентгенограммы отдаются пациенту на руки.

Диагностика при беременности и лактации

Проведение рентгена легких при беременности не рекомендуется. Причина – негативное воздействие соответствующего излучения на организм плода. Однако бывают ситуации, когда без описываемого обследования не обойтись (кашель с кровохарканием, подозрение на опухоль).

Факт! Для максимальной защиты ребенка живот женщины экранируют. Суть процедуры заключается в одевании специальных свинцовых фартуков. Металл задерживает рентгеновские лучи, что снижает риск негативных последствий. Рутинное применение соответствующей методики не допускается.

Что лучше: КТ или рентген?

В основе метода КТ (компьютерной томографии) также лежит сканирование рентгеновскими лучами, но проходящими сквозь тело под разными углами.

Полученные изображения с помощью компьютера объединяются в общую картинку, что дает возможность рассмотреть орган со всех сторон. КТ или рентген легких — что лучше и информативнее, что менее вредно?

Большими диагностическими возможностями обладает КТ, так как благодаря ему можно рассмотреть не только строение легкого, но и кровеносные сосуды, проходящие в легких анатомические процессы, их внутренние структуры, даже отличающиеся друг от друга по плотности всего на 0,1%. Применение контрастного вещества доводит точность получаемых данных до 98%.

Но у рентгена есть свои преимущества:

• доза радиоактивного излучения значительно ниже (у КТ она составляет от 3 до 10 мВз);
• его стоимость в разы дешевле;
• рентгенологическим оборудованием располагают практически все, даже муниципальные, лечебные учреждения, поэтому оно более доступно.

Решая вопрос — где сделать рентген легких будет более правильным, а где все же надо пройти процедуру КТ — прислушайтесь к точке зрения профессионалов: они сопоставят долю получаемого лучевого облучения, учтут характер диагностируемого заболевания и смогут выдать нужное направление.

Подготовка к рентгенографии

Чтобы правильно подготовиться к процедуре проведения рентгенографии необходимо:

1. Получить направление на рентген от лечащего врача.
2. Чтобы снимок получился четким и неразмытым, нужно перед началом рентгеновской съемки на несколько секунд задержать дыхание.
3. Обязательно перед началом обследования освободиться от всех металлических предметов.
4. Если речь идет об исследовании органов ЖКТ, нужно за несколько часов до начала исследования свести к минимуму объемы потребления еды и питья.
5. В некоторых особых случаях пациенту перед рентгенологическими исследованиями требуется очистительная клизма.

Как лечат остеохондроз ГОП

Лечение почти всегда проводят посредством консервативных методик, направленных на предупреждение развития болезни, устранения боли восстановления функций позвоночника.

Если это не помогает – следует хирургическое вмешательство.

Консервативное лечение включает:

• физиотерапию;
• специальную диету
• лечебные блокады;
• массаж;
• медикаментозную терапию;
• мануальную методики;
• тракция позвоночника;
• рефлексотерапию;
• лечебную физкультуру (ЛФК). Какие можно выполнять упражнения – смотрите в видео:

Расшифровка: о чем говорит затемнение на снимке?

Имеющиеся просветление (они же — затемнение в легких на рентгене, так как снимок является негативом), их форма, оттенок, интенсивность линий позволяют рентгенологу сделать точное заключение о состоянии легких, составить краткое описание рентгенограммы.

В расшифровке обязательно указывается, в какой проекции выполнялся рентген. Различные затемнения говорят о следующих заболеваниях:

1. Пневмония. Как на прямой, так и на боковой проекции заметны ярко выраженные высокоинтенсивные тени, крупные и мелкие очаговые затемнения. Снижена прозрачность легочных полей.
2. Туберкулез. Имеется множество мелких затемненных очагов, интенсивная легочная линия, усиление легочного рисунка.
3. Экссудативный плеврит. Вследствие скапливания в реберно-диафрагмальном синусе жидкости, на снимке появляется тонкая затемненная полоска на нижнем крае реберной дуги. Трахея смещена или оттянута вперед.
4. Отек легких. Неравномерные тени в виде хлопьев.
5. Венозный застой малого круга кровообращения (легочного круга). Расширение корней, придающее им форму, схожую с крыльями бабочки.
6. Злокачественные новообразования (рак легких). На рентгенограмме прослеживаются округлые затемнения разного размера, имеющие четкие границы.
7. Эмфизема легких. На снимке заметно уплотнение диафрагмы, в легочных полях повышена воздушность.
8. Перитонит. Расшифровка рентгена легких указывает на скопление газов в области брюшной полости при отсутствии под куполами диафрагмы просветленного участка.
9. Ателектаз (спадение доли легкого). При рентгене в боковой проекции видно затемнение заднего средостения.
10. Заболевания сердца. Об увеличении желудочка и предсердий говорит округлая граница тени сердца: левого — справа, правого — слева. Помимо этого, увеличенный правый желудочек дает наращивание затененности с левой стороны на рентгене в задне-передней прямой проекции.

Очень важно начинать расшифровку рентгена с оценки качества снимка, ведь неверные проекция, поза пациента дадут неточности изображения. На правильной рентгенограмме видно 2–3 грудных позвонка, остистые отростки позвонков располагаются на равном расстоянии между ключицами. Правый купол диафрагмы выше левого, проецируются в районе 6-го ребра.

Диагностика — специалисты в Москве

Батомункуев Александр Сергеевич

РевматологТерапевт

Перелыгина Елена Викторовна

0 Написать свой отзыв

Терапевт

Когда необходимо начинать паниковать и основные нюансы

Паниковать не нужно вовсе. Независимо от результатов рентгенографии, эмоциональный срыв только усугубляет состояние пациента. Однако нельзя успокаивать себя, если на снимках присутствует серьезная патология.

Изменения на рентгенограммах, требующие особого внимания:

• возникновение кольцеобразных теней или пятен;
• резкое затемнение одного легкого на фоне нарастания симптомов дыхательной недостаточности;
• наличие жидкости в плевральной полости.

Указанные симптомы первыми настораживают врачей. Однако присутствие других патологических изменений также требуют верификации и подбора адекватной терапии.
